網(wǎng)站導(dǎo)航
藍白鋅螺絲發(fā)白怎么回事

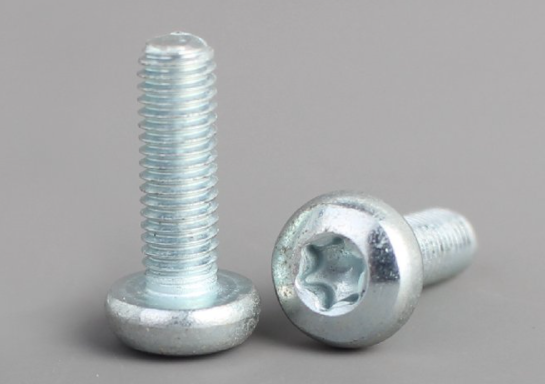

藍白鋅螺絲發(fā)白的原因及解決方案
一、發(fā)白原因分析
-
鍍層厚度超標
藍白鋅螺絲的鍍層厚度通常為5~8μm。若超過10μm，鍍層表面會變得粗糙，與基材的結(jié)合力下降，易導(dǎo)致鍍層起皮甚至脫落。螺紋處發(fā)白可能是鍍鋅后封閉時間過長或封閉劑濃度過高所致，殘留物在表面形成白色痕跡。 -
鈍化工藝缺陷
-
鈍化劑濃度或時間不當：鈍化液中鋅離子、鐵離子含量超標，或鈍化時間過長/過短，會導(dǎo)致鈍化膜色澤異常，出現(xiàn)泛彩、泛黃或發(fā)白現(xiàn)象。
-
六價鉻替代問題：傳統(tǒng)六價鉻鈍化液若使用井水、河水等配制，或還原劑選擇不當（如用雙氧水還原三價鉻），會導(dǎo)致鍍層泛彩發(fā)白。現(xiàn)代工藝中，三價鉻鈍化液的pH值需嚴格控制在1.6~2.2之間，否則易引發(fā)色澤問題。
-
環(huán)境腐蝕因素
-
濕度與水分：鍍鋅層在潮濕環(huán)境中會與水分、氧氣發(fā)生反應(yīng)，生成多孔的Zn(OH)?腐蝕產(chǎn)物，進一步與二氧化碳反應(yīng)生成堿式碳酸鋅（白銹）。
-
腐蝕性物質(zhì)：若環(huán)境中存在氯化物、硫化物或助鍍劑殘留物，會加速電化學(xué)腐蝕，導(dǎo)致白銹更嚴重。
-
操作與存儲問題
-
手汗液附著：操作人員直接接觸螺絲表面，手汗液中的鹽分和酸性物質(zhì)會破壞鍍鋅層的防腐效果。
-
包裝密封性差：螺絲在運輸或存儲過程中接觸潮濕空氣，易形成白銹。
-
存放時間過長：長期存放未采取表面保護措施（如涂防銹油），鍍鋅層會逐漸氧化。
二、解決方案
-
優(yōu)化電鍍工藝
-
控制鍍層厚度：將電鍍時間縮短至2~3小時，使鍍層厚度降至5~6μm，提高鍍層與基材的結(jié)合力。
-
調(diào)整鈍化參數(shù)：使用高純度原材料（如去離子水）配制鈍化液，嚴格控制pH值（三價鉻鈍化液為1.6~2.2），并縮短鈍化時間至10~15秒。
-
降低封閉劑濃度：將封閉劑體積分數(shù)降至10%，避免殘留物在表面形成白色痕跡。
-
改善存儲環(huán)境
-
控制濕度與溫度：將螺絲存放在干燥、通風良好的環(huán)境中，避免濕度過大和溫度劇烈變化。
-
加強包裝密封性：采用防潮包裝材料（如真空包裝或密封袋），防止螺絲接觸潮濕空氣。
-
縮短存放時間：合理安排生產(chǎn)計劃，避免螺絲長期存放，必要時定期檢查并重新包裝。
-
表面保護措施
-
涂防銹油：在螺絲表面涂覆一層薄薄的防銹油，形成保護膜，隔絕水分和氧氣。
-
采用環(huán)保型鈍化劑：使用不含六價鉻的環(huán)保型鈍化劑，減少對環(huán)境的污染，同時提高鍍鋅層的耐腐蝕性。
-
操作規(guī)范與培訓(xùn)
-
避免直接接觸：要求操作人員佩戴手套，避免手汗液直接接觸螺絲表面。
-
定期清潔設(shè)備：保持電鍍設(shè)備和存儲環(huán)境的清潔，減少腐蝕性物質(zhì)的殘留。
-
培訓(xùn)員工：加強員工對鍍鋅層保護知識的培訓(xùn)，提高操作規(guī)范性和質(zhì)量意識。
錦瑞公司簡介
錦瑞公司成立于1997年，工廠位于江蘇省南通市海安高新區(qū)，占地3萬多平方米，投資超1億元，年產(chǎn)量2萬余噸，業(yè)務(wù)覆蓋全球60多個國家和地區(qū)。公司以“開拓創(chuàng)新，追求優(yōu)異”為理念，引進國際先進生產(chǎn)及檢測設(shè)備，設(shè)立獨自研發(fā)中心，專業(yè)生產(chǎn)符合GB、DIN、ASTM、ISO、JIS等多國標準的精良緊固件以及多種非標定制件，產(chǎn)品廣泛應(yīng)用于汽車、機械制造、石油、化工、風力發(fā)電、醫(yī)療等領(lǐng)域。
公司先后通過ISO9001質(zhì)量管理體系認證、IATF16949汽車行業(yè)認證，產(chǎn)品由中國人民財產(chǎn)保險股份有限公司承保全球責任險。我們堅持“質(zhì)量為本、科技興企、用戶至上”的服務(wù)宗旨，致力于成為客戶信賴的長期合作伙伴。
聯(lián)系人：王經(jīng)理
聯(lián)系電話：15900845109
公司信息
訪問官網(wǎng)
我要咨詢
每日熱詞
