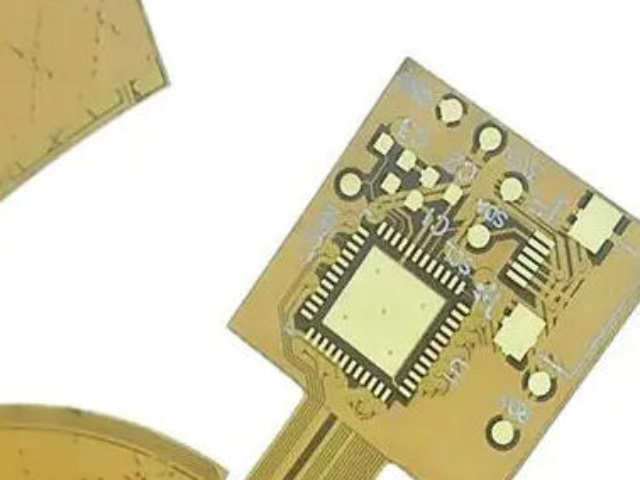

為了增加可以布線的面積，多層板用上了更多單或雙面的布線板。多層板使用數片雙面板，并在每層板間放進一層絕緣層后黏牢（壓合）。板子的層數就**了有幾層**的布線層，通常層數都是偶數，并且包含**外側的兩層。大部分的主機板都是4到8層的結構，不過技術上可以做到近100層的PCB板。大型的超級計算機大多使用相當多層的主機板，不過因?yàn)檫@類計算機已經可以用許多普通計算機的集群代替，超多層板已經漸漸不被使用了。因?yàn)镻CB中的各層都緊密的結合，一般不太容易看出實際數目，不過如果您仔細觀察主機板，也許可以看出來。高度柔性：FPCB采用柔性基材，可以根據需要彎曲、折疊和彎折，適應各種復雜形狀的產品設計需求。太倉節能FPCB柔性線路圖片

由于人工檢查勞動強度大，眼睛容易產生疲勞，漏驗率很高。而且隨著電子產品朝著小型化、數字化發展，印制電路板也朝著高密度、高精度發展，采用人工檢驗的方法，基本無法實現。對更高密度和精度電路板(0.12~0.10mm),己完全無法檢驗。檢測手段的落后，導致目前國內多層板(8-12層)的產品合格率*為50~60%。一.帶程序的芯片wifi顯微鏡進行電路板檢測1.EPROM芯片一般不宜損壞.因這種芯片需要紫外光才能擦除掉程序, 故在測試中不會損壞程序.但有資料介紹:因制作芯片的材料所致,隨著時間的推移(年頭長了),即便不用也有可能損壞(主要指程序).所以要 盡可能給以備份.江蘇本地FPCB柔性線路概念設計新型的柔性薄膜材料在保證機械強度的同時，進一步降低了材料的硬度和彎曲半徑。

而采用激光加工，此問題卻可以迎刃而解，因?yàn)橹恍枰銓⑿薷暮蟮腃 A D 數據導入就可以很輕松快捷地加工得到你想要開窗圖形的覆蓋膜，在時間和費用上將為您贏得市場競爭先機。激光加工精度高，是撓性電路板成型處理的理想工具。經聚焦后的激光可以將材料加工成任意形狀。在以往的大批量生產中，許多小部件都使用機械硬沖壓成型的模具壓制形成。但是硬沖模法大的損耗和長的交付周期對小部件的加工和成型而言顯得不實用且成本高。應用領域：MicroVector紫外激光設備可以應用在撓性板生產中的多個領域，包括FPC外型切割，輪廓切割，鉆孔，覆蓋膜開窗口等等

機器尺寸：1750mm×1350mm×1800mm機器重量：2800KG綜合精度：±20um重復精度: 2um切割幅面： 304mm×400mm振鏡加工幅面： 40mm×40mm激光器波長：355nm激光器功率：不小于7W支持文件格式：標準Gerber文件,兼容 DXF文件切割線寬:30um切割厚度:1mm, 可以切割6層板切割速度:200mm/s環境溫度： 20±1℃環境濕度： ﹤60%地基震動： ﹤5umm激光機供應電源：AC220V將大于7W的紫外激光應用到撓性電路板的切割；極大地提高了激光切割的精度和效率；需要進行嚴格的質量控制和測試以確保其可靠性。

電路板體積小，結構復雜，因此對電路板的觀察也必須用到專業的觀測儀器。一般的，我們采用便攜式視頻顯微鏡來觀察電路板的結構，通過視頻顯微攝像頭，可以清晰從顯微鏡看到非常直觀的電路板的顯微結構。通過這種方式，我們就比較容易進行電路板的設計和檢測了。現工廠現場采用的便攜式視頻顯微鏡，采用的便攜式視頻顯微鏡MSA200、VT101，因它可實現“隨時觀測、隨時檢測、多人討論”比傳統的顯微鏡更加方便！**測試儀不依賴于安裝在夾具或支架上的插腳圖案?；谶@種系統，兩個或更多的探針安裝在x-y 平面上可自由移動的微小磁頭上，測試點由CADI Gerber 數據直接控制。同時，F(xiàn)PCB還具有較低的電阻和電感，可以減少電路中的功耗和信號衰減，提高系統性能和穩定性。姑蘇區標準FPCB柔性線路批量定制

與傳統的剛性電路板相比，柔性線路具有更高的靈活性和可彎曲性，能夠適應復雜的空間布局和動態運動的需求。太倉節能FPCB柔性線路圖片

電路原理圖的設計主要是利用Protel DXP的原理圖編輯器來繪制原理圖。⑵生成網絡報表網絡報表就是顯示電路原理與中各個元器件的鏈接關系的報表，它是連接電路原理圖設計與電路板設計（PCB設計）的橋梁與紐帶，通過電路原理圖的網絡報表，可以迅速地找到元器件之間的聯系，從而為后面的PCB設計提供方便。⑶印刷電路板的設計印刷電路板的設計即我們通常所說的PCB設計，它是電路原理圖轉化成的**終形式，這部分的相關設計較電路原理圖的設計有較大的難度，我們可以借助Protel DXP的強大設計功能完成這一部分的設計。太倉節能FPCB柔性線路圖片
